Re: daljinsko zakljucavanje

^{25.02.2008. u 19:33}

Pozdrav!!!

To sto si nasao je modula za centralnu bravu.Posto ti za vezivanje centralne brave netrebaju sve te zice nego samo dve, vrati to pod tepih i idi kod vozacevih vrata i proprati snop kablova sto izlazi iz vrata u kabinu vozila i uoci braon-belu i braon-crvenu 0.5mm.One su ti za zakljucavanje i otkljucavanje, negativan triger.Ako vektra ima elektricne podizace sa konform funkcijom, nadji braon-crnu, a alarm podrzava to imaces podizanje prozora po ukljucenju alarma.Naravno nebi bilo lose da nam izbacis semu alarma radi dalje pomoci.

^{25.02.2008. u 19:33}

kole111
novi sad

Član broj: 73089
Poruke: 40
91.143.219.*

Profil

Re: daljinsko zakljucavanje

^{26.02.2008. u 00:33}

_{[Ovu poruku je menjao bakara dana 26.02.2008. u 10:13 GMT+1]}

Prikačeni fajlovi

4 600.jpg - 66.32k

5 500.jpg - 47.83k

^{26.02.2008. u 00:33}

kole111
novi sad

Član broj: 73089
Poruke: 40
91.143.219.*

Profil

Re: daljinsko zakljucavanje

^{26.02.2008. u 00:59}

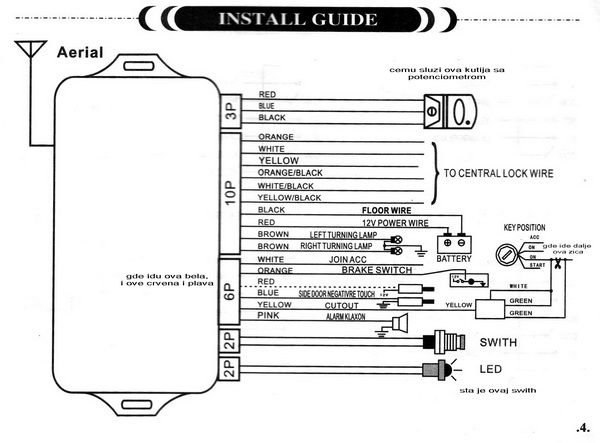

ovo su dve slike i uputstva alarma, imam i sliku modula centralne sto se nalazi kod suvozacevih vrata ako treba recite.
e sad koja od onih 6 zica sto idu do central lock wire spajam sa kojom i gde,i jel se koja zica sece.
sta oznacava onaj potenciometar na vrhu seme sa 3 zice, jel za osetljivost alarma ili, jel se braon zice svetla migavaca ukljucuju tamo kod prekidaca za 4 migavca,cemu sluze zice kod konektora "6P" bela,crvena,plava, sta je onaj taster "swith". Nemam el podizace na autu. Mnogo ja nabrojah na gomili, to je da vas ne davim cesto...

^{26.02.2008. u 00:59}

Zeljko07
Nikolic Zeljko Z E X O N
FULLSECURITY AUTOALARMI
Beograd- Rakovica

Član broj: 131395
Poruke: 181
*.vdial.verat.net.

Profil

Re: daljinsko zakljucavanje

^{26.02.2008. u 21:06}

Kod central lock ozicenja bela i belo-crna ti idu na braon belu i braon crvenu od centralne kod vozila sto sam ti u predhodnom postu objasnio.Zuta i zuto-crna idu na masu ili minus.Narandzasta i narandzasto-crna njih ne koristis.Potenciomer sluzi da podesavas osetljivost sok senzora(senzor udarca po vozilu).Braon zice su izlazi za povezivanje na migavce.Ne vezuju se na automat nego direktno na linije levu i desnu.Migavci su ti crno-bela i crno-zelena imas ih kod leve noge na odmoristu ili kod volana. 6-pinski konektor :bela ti je kontakt, narandzasta ti se vazuje na pedalu za kocnicu - treba ti +12 v izlaz, crvena ti je pozitivan triger za vrata- nju ne koristis, plava ti je negativan triger za vrata, nju vezujes za liniju prekidaca na vozilu (kod vektre je siva), zuta ti je izlaz za blokadu -300mA, pink ti je pozitivno napajanje sirene.Swith ti je valet dugme ili dugme za gasenje alarma kad daljinac otkaze, prebacivanje u servis mod ako je fabrika to predvidela i eventualno kodiranje daljinaca ako je fabrika tako predvidela.I da imas podizace u vozilu ovaj alarm nema izlaz za konform funkciju.

Mislim da sam ti iscrpno sve objasnio, pa cak i vise.Ko razume razumece, ko ne -pravo u servis !!!

^{26.02.2008. u 21:06}

101010

Član broj: 166349
Poruke: 110
79.101.188.*

Profil

Re: daljinsko zakljucavanje

^{28.02.2008. u 15:55}

Da se i ja pridruzim, kupio sam floridu nema centralnu, ali u kutiji za osigurace i releje postoji mesto za jedinicu centralne brave. Nema ni alarm. Nazalost kablovi koji idu u vrata su svi precvikani i nema kanalica, ne znam zasto.
Kako najjednostavnije da resim problem centralne ? Da li brave na floridi vec u sebi imaju mehanizam za centralnu posto sam primetio da iz svake viri pojedna zica ?

Pozdrav!

njen je osmeh srece definicija

^{28.02.2008. u 15:55}

Zeljko07
Nikolic Zeljko Z E X O N
FULLSECURITY AUTOALARMI
Beograd- Rakovica

Član broj: 131395
Poruke: 181
*.vdial.verat.net.

Profil

Re: daljinsko zakljucavanje

^{29.02.2008. u 09:11}

Za pocetak skini tapacirung sa vozacevih vrata i vizuelno se uveri da li imas akutator povezan sa bravom.Ako nemas onda ti sleduje ugradnja akutatora u sva vrata provlacenje instalacije za iste i njihovo povezivanje na neki od modula.Ako zelis daljinsku centralnu (preko daljinca upravljas centralom) ima da se kupio preko oglasa ili "buvljacima"modul koji sadrzi centralu i daljince sa upustvom za vezivanje.Ako zelis obezbedjenje vozila, mozes da ugradis neki od alarma pa preko njega isto tako da upravljas centralnom bravom.
Ako posedujes akutatore u vratima, verovatno je predhodnik uzeo modul za sebe i onda ti treba samo alarm ili modul daljinske brave.

To sto su ti kablovi precvikani verovatno postoji razlog, kao sto nema "kanalica".Predpostavljam da mislis na plasticne uvodnike, koji kablove iz vrata uvode u stub vozila i time ih stite od lomljenja i savijanja.Obicno je razlog da je vozilo imalo udes pa je limar zaboravio da ih vrati ili ih je polomio prilikom skidanja, a kablove mu je bilo nalakse da precvika klestima(cesto sam nalazio takvu situaciju). Nemoj da te plasim ovo su samo moje predpostavke.

Pozdravvvvvvvvv !!!

^{29.02.2008. u 09:11}

101010

Član broj: 166349
Poruke: 110
77.46.241.*

Profil

Re: daljinsko zakljucavanje

^{29.02.2008. u 20:16}

Hvala na odgovoru i potpuno si u pravu. Limar je pocupao uvodnike, koji kablove iz vrata uvode u stub vozila. Prvo ne znam kako da resim taj problem (videcu u nekoj prodavnici delova da nemaju te uvodnike) kapiram treba skidati cela vrata... Ispod tapacirunga nema akutatora. Kao sto rekoh na razvodoj tabli sa osiguracima fabricki je predvidjeno mesto za neki modul centralne (6 nozica), ali ne znam koliko je to upotrebljivo ili bitno.

Vec sam video na buvljaku da prodaju komplet 4 akutatora i modul c. brave za oko 1300din. Pitanje, ako kupim neki alarm koji ima mogucnost kontorlisanja centralne brave da li treba da kupim i modul centralne koji se prodaje sa akutatorima ili samo akutatore ?

Pozdrav!!

njen je osmeh srece definicija

^{29.02.2008. u 20:16}

Zeljko07
Nikolic Zeljko Z E X O N
FULLSECURITY AUTOALARMI
Beograd- Rakovica

Član broj: 131395
Poruke: 181
*.vdial.verat.net.

Profil

Re: daljinsko zakljucavanje

^{29.02.2008. u 21:41}

Zavisi, ako nisi pri novcu a nije ti bitno da zakljucavas centralnu rucno sa vozaceve strane jer je tu "komandni" akutator mozes da kupis samo 4 akutatora i povezes preko alarma, jer savaki u sebi ima modul sa izlazima za povezivanje akutatora.
Uvodnike ako ne nadjes u nekoj od prodavnica mozes resiti namotavanjem izolir trake preko instalacije koja ulazi-izlazi iz vrata da bi sprecio taranje zice o ostre ivice, to bi trebalo da posluzi za neko duze vreme kao resenje.

Pozdravvv !!!

^{29.02.2008. u 21:41}

kole111
novi sad

Član broj: 73089
Poruke: 40
91.143.219.*

Profil

Re: daljinsko zakljucavanje

^{04.03.2008. u 19:26}

Pozdrav, opet ja u vezi Vectre. Zeljko mi je pre nekoliko dana dao iscrpan odgovor na sta sam ti druze zahvalan. Danas sam nekako uspeo da to isprobam, nisam imao puno vremena ali sam skontao skoro sve i uspeo prikopcati vecinu zica.
Bune me par stvai pa da se jos jednom kosultujem. Radi se o onom konektoru sa 6 pina. Onu oranz ja nebi ni spajao sto ide na kocnicu jer ona mislim zakljucava kada si unutra i krenes i pritisnes kocnicu, ona plava ide na kontakt bravu kada se rasturi tamo ima jedna siva, a ona bela na tu istu kontakt bravu samo dobija struju kada se da kontakt (a ona plava dobija struju kada se ugasi auto i kljuc okrene do kraja), onu utu sto se spaja sa relejem ne bih ni stavljao ni taj relej ako ne mora. E sad ne znam u vezi ovog sta sam u pravu sta ne, pa ako je neko slobodan malo neka mi pomogne jos ovo. I gde se obicno fizicki stavljaju taj modul za alarm, onaj potenciometar za osetljuvost, i onaj swith taster.
Ljudi hvala vam unapred, ujutro bih to radio pa ako neko moze neka mi javi. I jos nesto zasto kada otkljucam vrata preko daljinskog ona se posle 10-tak sekundi automatski sama zakljucaju, hteo bih da kada ih ostavim otkljucana tako i ostanu, ispada da moras da imas kljuc u dzepu i kada izadjes iz auta na par sekundi !!!

_{[Ovu poruku je menjao kole111 dana 05.03.2008. u 00:34 GMT+1]}

^{04.03.2008. u 19:26}

Zeljko07
Nikolic Zeljko Z E X O N
FULLSECURITY AUTOALARMI
Beograd- Rakovica

Član broj: 131395
Poruke: 181
*.vdial.verat.net.

Profil

Re: daljinsko zakljucavanje

^{05.03.2008. u 18:11}

Pozdrav Kole 111 !

Da razjasnimo jos jednom.Oranz zicu sa 6p konektora nemoras ako neces, ali vidi u tekstu alarma da li mozda imas neku funkciju u vezi pedale kocnice, mozda se koristi za hajdjek ili gasenje alarma bez daljinca.Proveri to u upustvu pa ako ti ne treba nemoras je vezati.Plava zica na 6p konektoru napisao sam ti u prednodnom postu vezi za prekidac od vrata vozaca.Ako ne znas boju skini prekidac i vidi koja je i vezi je za nju, mislim da je siva na prekidacu.Plava znaci NE IDE na kontakt kljuc !!! Belu zicu (white) na 6p konektoru vezi na zice od kontakt kljuca.Skini oblogu volana i proprati gde su zice od kontakt kljuca.Tebe interesuje crna debela 4mm.Zaseci je malo, stavi probnu lampu-sijalicu od 12 volti, a drugi kraj na sigurnu masu vozila.Daj kontakt, i ona treba da se upali.Izbaci iz brzine, povuci rucnu i zaverglaj motor.U toku verglanja ona ce malo smanjiti intezitet-to je tvoja zica za kontakt.Na nju ces vezati belu sa alarma.Ako ti sijalica za vreme verglanja se ugasi i ponovo upali to ti je kontakt br 2.Mozes i njega iskotistiti, ali je bolji onaj prvi.Relej za blokadu ne moras stavljati ako neces,a i komplikovano je da ti objasnjavam oko blokade.Umorio sam se.Tako i zutu neces koristiti. Modul alarma stavi negde iznad osigurac table i fiksiraj je , mozes vazicama, ali predhodno moras izvaditi osigurac tablu napolje da mozes lepo da radis.Kako se skida ? Pa odvijes ona cetiri srafa pa prema sebi napolje je obori.Sok senzor pricvrsti negde gde ima mesta za armaturu volana ili zalepi za metalnu povrsinu nekim lepkom (stvar iskustva).Swith taster sakrij ga negde tako da se ne vidi, a na dohvat ruke (ukljuci mastu).
Ovo zadnje je redovna funkcija alarma "rearming".Ona sluzi ako dodje do slucajnog iskljucenja alarma, da se on vrati ponovo sam u arming stanje.Nju ne mozes da iskljucis(ako fabrika nije predvidela)-UPUSTVO procitaj!!! , prekida se otvaranjem vrata i alarm se nece sam ukljuciti.
Imas i pasivno ukljucenje alarma, ono se aktivira po zavrsetku voznje otvaranju vrata izlasku iz vozila i zatvaranju vrata.Ono se kod vecine alarma moze iskljuciti ako te nervira-mene strasno nervira pa je musterijama iskljucujem.

Toliko, ja se bas smori od pisanja, vec bi pola alarma ugradio za ovo vreme (hihi!!!)

Pozdravvvvvvvvvvvvvv !!!

^{05.03.2008. u 18:11}

ar nogard
yimisin starka
unlocated

Član broj: 107116
Poruke: 110
*.adsl-a-1.sezampro.yu.

Sajt: yy%e.orison lunar

Profil

Re: daljinsko zakljucavanje

^{02.05.2009. u 08:45}

Da li se PLAVA zica vezuje samo za jedan prekidac na vratima (vozacevim) ili mora da se razvezu zice na svim prekidacima pa onda sve to povezati na plavu?

ereht tuo morf ma I

^{02.05.2009. u 08:45}

vladd
Beograd

Moderator
Član broj: 37217
Poruke: 4285
79.101.228.*

Profil

Re: daljinsko zakljucavanje

^{02.05.2009. u 10:54}

E sad razmisli, u drugom nivou, kako bi to radilo. Dvoja ili cetvoro vrata spojena na masu. A ti otvoris jedna, i alarm "ne vidi" da si ih otvorio, posto mu je plava "na masi" preko drugih vrata..

Moze da se ubaci logicki sklop koje bi "sabrao" informaciju stanja sa svih vrata, detektovalo stanje i promenu stanja svakih vrata, i slalo alarmu jedinstven podatak.

Bez dodatka, samo jedna vrata na plavu zicu.

Poz

^{02.05.2009. u 10:54}

ar nogard
yimisin starka
unlocated

Član broj: 107116
Poruke: 110
*.adsl-a-1.sezampro.yu.

Sajt: yy%e.orison lunar

Profil

Re: daljinsko zakljucavanje

^{02.05.2009. u 14:04}

Pa da nego iz prakse mi se stalno desava da neko ne zatvori lepo vrata uglavnom zadnja posto mehanizmi lepo rade i insistiram da mi ne treskaju vrata nego da ih normalno zatvore pa se desi da npr vrata budu poluzatvorena a cesto deca i ne zatvore vrata nego ih samo primaknu pa i ne registrujem da li su zatvorena i slicno u brzini par puta i ostanu otvorena e sad logicki gledano sta ce se desiti sa alarmom koji upravo ugradjujem, posto sam centralnu ugradio pre par dana i funkcionise ok sad jos da nabudzim alarm i spojim sve te zice u celinu sa centralnom i posto centralna u principu samo spusti osigurace vrata ili ih podigne bez obzira da li su otvorena ili zatvorena vrata kontam da sa alarmom to ne moze zbog te plave zice koja ide na vrata, ali ako alarm registruje to samo za vozaceva vrata onda osim daljinske kontrole nista vise nisam dobio. Mislim ne racunam na pistanje i svitkanje sijalica i blokadu motora jer mi to u principu i ne treba najvise mi treba daljinac za otkljucavanje i funkcija za gepek to mi je najkorisnije i onako mi je auto preko noci u garazi al ajd kad sve ima namesticu ga kompletno i nije filozofija neka osim smaranja oko karoserije.
E sad jos jedno pitanje posto je i kod mene vektra A u pitanju i na gepeku mogu da stavim isti motor kao u vratima a na semi alarma mi pise da je zica koja ide na gepek "negative trunk release output", jel to znaci da na motorce moram da dovedem +12 direktno sa akumulatora a alarm preko komande da kontakt za masu i da motorcic povuce sklopku i otkljuca ili treba drugacije i kako?

I jos jedno kako mislis da su zatvorena vrata na masi? zar nije dok su vrata zatvorena to kolo prekinuto mislim prekidac je otvoren i nema spoja na masu a tek kad se otvore on spoji na masu i upali sijalicu u kabini ili sam se ja nesto zabrojao.

ereht tuo morf ma I

^{02.05.2009. u 14:04}

vladd
Beograd

Moderator
Član broj: 37217
Poruke: 4285
79.101.228.*

Profil

Re: daljinsko zakljucavanje

^{02.05.2009. u 14:46}

Najcesce je ovako kako si rekao, "pozitivna" logika, zatvorena vrata, signal na plusu.

Jedino da prihvatis kompromis da se detektuju bilo koja otvorena vrata. Sto je i obicaj na jeftinijim ili starijim modelima. Modeli sa mikroprekidacima nude obe opcije, ili imaju tastere, ali uglavnom imaju i ostatak elektronike

Za gepek si u pravu, plus na motorce, preko osiguraca, a ukljucenje, spoj na masu daje alarm-centralna. Ne znam da li imas samo mogucnost nezavisnog otvaranja gepeka, prosto ga prikaciti na centralnu nije prakticno.

Poz.

^{02.05.2009. u 14:46}

ar nogard
yimisin starka
unlocated

Član broj: 107116
Poruke: 110
*.adsl-a-1.sezampro.yu.

Sajt: yy%e.orison lunar

Profil

Re: daljinsko zakljucavanje

^{02.05.2009. u 19:23}

Znam da nije prakticno ako nema mogucnos morao bi stalno da rucno zatvaram gepek ali srecom ima bar pise tako provericu u praksi na daljincu treba samo da drzim dugme za otkljucavanje par sekundi duze i to je to.

Nego malopre sam bas rasturao prekidac na vratima i ima dve zice sivu i sivo-belu e sad nije mi jasno cemu sluzi sivo-bela?
Jer kad sivu udarim na masu pali se svetlo u kabini i kad je sivo-bela skroz iskljucena sa prekidaca a spoj sive i sivo-bele nista ne postize iako prekidac prilikom otvaranja vrata spaja i sivu i sivo-belu i masu zajedno.

Malo smaram ali me zanima i ovo oko bele zice sa alarma sto treba da se poveze na kljuc-bravu, a pitanje je da li se ona moze vezati negde na tabli osiguraca jer koliko sam citao sve ove postove kapiram da je to signal +12 koji ide u alarm kad okrenes kljuc, e sad posto sam se smarao malopre 2 sata raskomadajuci enterijer koji je tako spakovan kako samo nemci znaju mnogo mi je skuceno tu oko brave tako da ako isti taj kljuc daje prilikom okretanja + 12 svim osiguracima na tabli smatram da mu isto dodje vezati tu zicu i na neki od osiguraca sad dal pre ili posle njega ne znam tacno sta je bolje ajde neki savet sta i kako a da se pri tome zaobidje vezivanje bas na bravu?
