Suncani kolektor

Zar je moguce da se niko ne bavi ovim?

Zanima me kako se u kucnoj varijanti pravi kolektor.
Da li je neko radio???


Sta mislite o ovoj slicici?
Da se ne koristi poseban bojler vec postojeci u kupatilu.
Pumpa bi bila sa malim protokom.

Posto vidim da vas ovo zanima...
Evo sta sam prikupio.

Ja sam bio jako zagrejan za solarnu energiju ali jednostavno sada nemam vremena da bih se ozbiljnije posvetio toj tematici. Hteo sam da uradim bas to sto i ti hoces, grejanje sanitarne vode u kuci. Sigurno cu se baviti sa tim kada se ukaze prilika ali za sada...

Ako hoces da koristis vec postojeci bojler (sto je bila i moja zelja) bolja ideja od ovoga sto si nacrtao je da kupis izmenjivac toplote koji se stavlja umesto el. grejaca u bojler (menja se ona tzv. "flanseta" koja nosi el. grejac). Nova "flanseta na sebi ima izmenjivac toplote i el. grejac pa biraj po potrebi sta ti treba. Ovo je pravila neka firma iz Kraljeva, ne znam sada kako se zovu, nije bila neka cifra, mislim oko 2000 din.

Sada ces dobiti zatvoren sistem koji je efikasniji za zagrevanje vode. Znaci ta pumpa (npr. ona od centralnog grejanja) tera vodu kroz kolektor i kroz izmenjivac toplote u bojleru. Sve je cisto i jednostavno i nema velike prepravke u vodovodnim instalacijama (u stvari nema nikakave prepravke, imas samo da sredis kako da dve cevi od kolektora dovdes do bojlera i spojis na izmenjivac, sto je opet mnogo jednostavnije nego da lupas zidove i seces cevi). Prepravka na tvojoj semi bi bila i kompenzaciona posuda koju moras imati kod kolektora zbog odrzavanja konstatnog pritiska vode u sistemu.

Na brzaka sam prepravio semu, znam da je bezveze nacrtano, samo da ilustrujem svoju pricu.

Potpis

...It's nothing very special...
Try and be nice to people, avoid eating fat, read a good book every now and then, get some walking in, and try and live together in peace and harmony with people of all creeds and nations.

Monty Python's The Meaning of Life

Tema je detaljno obradjena u Sam svoj majstor

Potpis

Pozdrav
---ivanhoe---

Znam!
Listao sam stare Sam-ove
i opisano je u broju 10/79
ali tih strana nemam!!!
Jedino sto sam jos naleteo je da su od zamrzivaca(resetka iza) pravili panele.

Probao sam,ali zbog uzane cevi termosifonski efekat ne radi,a i sa pumpom je problem!

Potpis

Pozdrav
---ivanhoe---

Evo ja se bavim time, pa mozda mogu biti od pomoci.

Najbolja je varijanta kao sto je pomenuo Black_eyed, samo sto ako se pravi takozvani otvoreni sistem kao sto je on nacrtao (sa prelivnom posudom u najvisoj tacki), ekspanziona posuda ne treba. Ako se ide na zatvoreni sistem, onda je potrebna ekspanziona posuda i sigurnosni ventil.
Za amatersku samogradnju jednostavniji je otvoren sistem.

Kako napraviti solarni kolektor ? Najbolje je napraviti ram od aluminijumskih L profila, za njega zanitovati aluminijumski lim i tako napraviti kutiju dimenzija 200x100x15 cm.
U kutiju poredjati stiropor ili staklenu vunu za izolaciju, preko izolacije lim (najobicniji "gvozdeni" :) kasnije sledi zasto).

Preko lima se napravi "zmija" od mekih bakarnih cevi fi15 (kupuju se u koturu na kilo), ram se izbusi tako da kad se napravi zmija ima izvod sa donje i gornje strane kolektora.
Kad se to zavrsi dolazi najzahtevniji deo (ovaj korak moze i da se preskoci, ali je veci efekat prenosa toplote ako se i to odradi)

Dakle, na svakih desetak cm se "zaharkletuje", tj zavari mesinganom elektrodom bakarna cev za lim, zato se i stavlja obican lim da bi moglo da se zavari.

Ofarba se sve u crnu mat boju.

Na kraju ide termo staklo koje je dosta skupo, sve se lepo zalije silikonom da ne ulazi voda i to je to. (i ovaj korak moze da se preskoci, ali bez njega su veliki gubici)

Ovim postupkom se dobija suncani kolektor kao fabricki (skoro da nema razlike) i veliki efekat skupljanja sunceve energije. Jedan ovakav kolektor je dovoljan za oko 100l vode, za vece bojlere stavlja se vise.

E sad, jeste da je ovaj sistem skuplji od sistema sa resetkom od frizidera, ali je daleko efikasniji, pa je samim tim i isplativost brza. U samogradnji se isplacuje za jednu sezonu !

Ako ima nesto nejasno stojim na raspolaganju, pozdrav :)

ja sam napramio za letnju upotrebu deci za bazen,alkatan cev 0,5"savio na krovu pomocu pumpe za fontanu cirkulisem

Potpis

Pozdrav
---ivanhoe---

Nije mi ovo specijalnost, ali nesto sam citao o tome. Imam knjigu "Solarni uredjaji", izdavac "Tehnicka Knjiga" Beograd pa sam nekad nesto listao.

Slazem se sa Black_eyed i skroller, samo bih preporucio da sredstvo za grijanje u zatvorenom sistemu bude ulje umesto vode zato sto preko zime voda se smrzava, a ulje zguscava, i prilikom grijanja voda isparava, dok ulje ne isparava i teze se hladi.

Ako se jos nisi snasao literaturom, reci koji "dio" je "nejasan", potrazicu knjigu, skeniracu i poslat cu ti...

Potpis

There's a 10 categories of people in the world, those who understand binary, and those who doesn't.

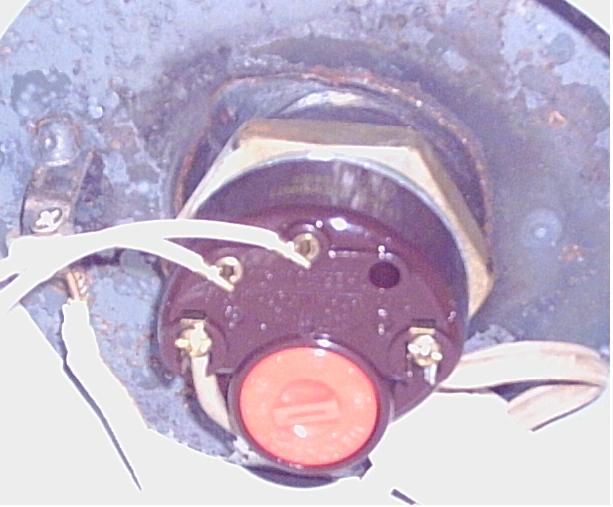

Ovo sa flansetom nece moci.
Kod starog "Tiki" bojlera bi moglo, ali kupili smo ovaj.
Jedino da cekam da ovaj procuri pa da kupim nov sa izmenjivacem




Kolektor je i dalje najveci problem.
Kako se staklo montira na ram?
Da li moze obicno staklo?
Debljina stakla? - zbog grada(padavina)
Cvrstina rama da staklo nebi puklo prilikom
montaze na krov.
...

Slike su dobro dosle.

Ljudi ja imam knjigu skinutu sa neta o pasivnim solarnim kolektorima,samo ako mi neko objasni kako da dodam attachment na poruku na forumu.Ili nek se javi kome treba pa da saljem na mail.
Ili jos bolje nasao sam link http://www.builditsolar.com/Projects/WaterHeating/ISPWH/IPSWH.pdf

Potpis

Perfection is achieved, not when there is nothing more to add, but when there is nothing left to take away.
Antoine Saint-Exupéry

Imam je vec!
Prostudirao sam je, ali nista detaljno nije objasnjeno za gradnju kolektora.

Na eMule postoje neki planovi (~1Mb) ali nikako ne mogu da skinem.
- Solar Panel-Build Your Own Solar Panel By Phillip J Hurley.rar
- solar_panel_plans.zip

U sistemu sa pumpom ne moze da se koristi ulje jer je suvise gusto da bi ga pumpa procirkulisala kroz sistem. Protiv smrzavanja se koristi glikol - slican antifrizu, samo sto nije agresivan na komponente sistema i neotrovan je (u slucaju da se voda iz sistema za solarno pomesa sa sanitarnom)

Ima da se kupi bocni izmenjivac za takve bojlere, jedino se problem sto bojler mora da ses izbusi sa strane da bi se on ugradio.
Zaboravio sam da kazem da mora kolektor da se ubaci u predhodno napravljen ram od gvozdenih L profila koji ga nosi (to resava problem cvrstine)

Staklo se montira na kolektor tako sto se ispod falca gde lezi staklo namaze debelo silikon, pa se onda odozgo stavi L profil od aluminijuma tako da drzi staklo, a drugi kraj se usrafi ili zanituje za kolektor.

Ne moze obicno staklo, puca od temperature. Ide termostaklo debljine najmanje 4 mm.

Sto se tice cvrstine, dimenzije rama koje sam rekao imaju sasvim dobru cvrstinu.

Trafo ulje je uvek retko!

Potpis

Pozdrav
---ivanhoe---

Prije par mjeseci u Majstoru izasla repriza tog projekta iz SAM -a iz 79. Mnogo dobar projekat.

Evo vam gdje su slike i objasnjenja o gradnji kolektora http://gradkarlovac.com/clanci...amogradnja-suncevih-kolektora/

Molim te proveri link.
Hvala!

koliko kosta takvo termo staklo po kvadratu?da li se od njega radit vakumirano..samo 4 takva stakla vakumirana,i napunjena argonom,s vodom,izmedju 2,i 2..bi li se moglo tako sta napravit,od obicnih stakala?

A kako sad napraviti da kolektor prati sunce?
Ima li kakav senzor koji bi se mogao povazati sa elektromotorima kao recimo kod satelitske antene ili bolje?
Kineski sajtovi nude i neke sa/u vakum cevima al' mi ništa nije jasno kako to funkcioniše.

Vrlo jednostavno! 4 foto senzora postavis u kutiju pod 90⁰ Iznad rupu ili za precizije pracenje cev
