elitemadzone.org - Grejanje na pelet

Vidic Miroslav

Član broj: 154465
Poruke: 273
*.dynamic.sbb.rs.

+40 Profil

^{19.12.2016. u 08:39 - pre 102 meseci}

Rizikujući da izgledam kao neko ko stalno jedno isto dobacuje sa tribina, rekao bih još da čak i pravilno vezana kotlovska pumpa ne bi rešila Zvonchicin problem.
Pitanje je zašto ona ima tako jaku pumpu (25-80). Da li mora te jačine, da li je toliki otpor cevovoda? Ili je pumpa izabrana odokativnom metodom?

Vidic Miroslav

Član broj: 154465
Poruke: 273
*.dynamic.sbb.rs.

+40 Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:07 - pre 102 meseci}

Izvinjavam se svima zbog preopširnih postova. Naime ja ne znam da koristim te programe za crtanje šema kojima se vi uspešno služite ( jedva uploadujem i slike ) pa pokušavam, očigledno bezuspešno, da to nadomestim pisanjem.

zoran.mika
Zoran Nikolic
Zemun Srbija

Član broj: 326151
Poruke: 1810
*.dynamic.sbb.rs.

+140 Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:13 - pre 102 meseci}

Citat:

Vidic Miroslav:
ovako je kod mene

Miroslave jel možeš da još jedanput slikaš mešni ventil,nevidim gde je ubodena donja cev iz mešnog,imam pogled kao da je leva cev i donja u mešnom ubodena u istu

https://youtu.be/Hn4Ewf8-PKI
https://youtu.be/TwyHy5n8ABA
https://youtu.be/NJBpgY6lGyQ

Srkson
Beograd

Srkson
Član broj: 81479
Poruke: 361

Sajt: stsrdjan.blogspot.rs

+116 Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:22 - pre 102 meseci}

@zoran.mika

I jeste u istu, kod Miroslava je spojeno prema slici koju vidite ispod, a koju je on postavio pre par dana.

@Vidic Miroslav

Kod zvonchice27 vi predlažete da se uradi sistem prema datoj slici:

YU4CDF

https://www.youtube.com/watch?v=qnisZeuSDw4

Grejna površina: 140m2 (prizemlje 70m2 i sprat 70m2 - sve u Alu stolariji)
Izolacija objekta: Demit fasada 12cm stiropor, u ravnajućem sloju potkrovlja 10cm stiropor,
podaščan krov (OSB ploče 18mm)
Kotao: Megal MTR 32KW
Gorionik: Ferroli SUN P7
Motorizovani četvorokraki mešni ventil
Automatika: HeatOn WCHR-01

Prikačeni fajlovi

mesni ventil.png - 5.52k

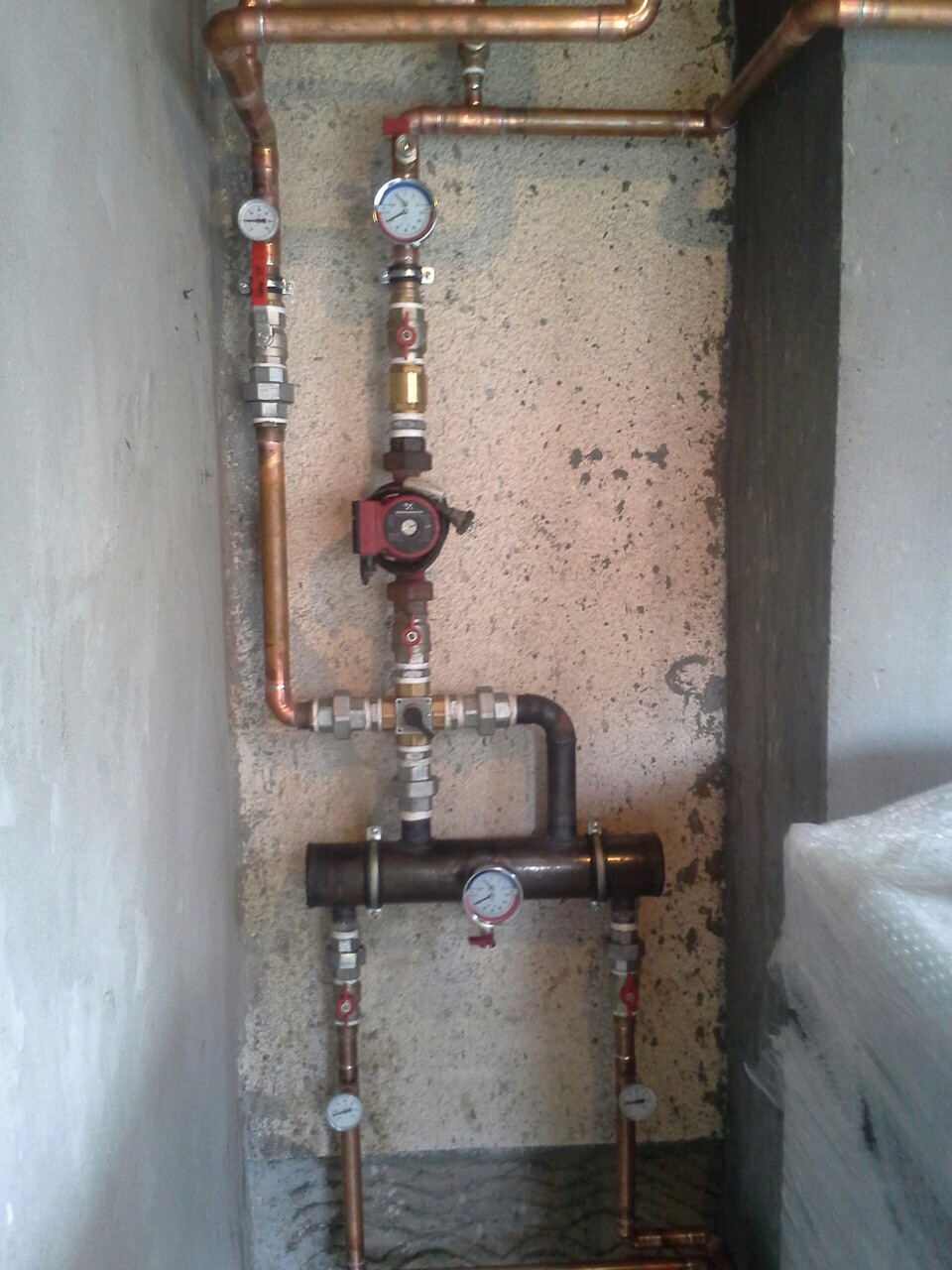

Hidro skretnica kod jednog kruga grejanja.JPG - 290.24k

koborjanos
mlađi referent u pemziji
štazi
Kovin

Član broj: 327553
Poruke: 436
..57.137.cable.dynamic.cat.rs.

+60 Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:27 - pre 102 meseci}

Citat:

Vidic Miroslav:
Naime ja ne znam da koristim te programe za crtanje šema kojima se vi uspešno služite ( jedva uploadujem i slike ) pa pokušavam, očigledno bezuspešno, da to nadomestim pisanjem.

Ma slobodno nacrtaj šemu rukom. Skeniraj nacrtano i aplauduj kao sliku.

Ferroli SUN P-7, Tam Štadler 25KW star 30 godina!! Naravno i protočni kotao na gas Beretta

Vidic Miroslav

Član broj: 154465
Poruke: 273
*.dynamic.sbb.rs.

+40 Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:35 - pre 102 meseci}

Komšija zoran .mika ponovo izvini. Upravo sam krenuo na slavu u tazbinu u Loznicu. Supruga već nervozna čeka. Ponovo ću biti tu sutra.
Pozdrav.

aki-98

Član broj: 335352
Poruke: 6
*.opera-mini.net.

Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:37 - pre 102 meseci}

Sta se dobije kad se polaz iz mesnog i povrat iz mesnog ventila izmesaju u skretnici !? Kako ovo funkcionise u praksi?

toby 20 , bez automatike na mesnom
cetvorokraki ventil i 2 pumpe
160m2 izolovano 5 cm stiropor spolja
nije izolovana tavanica
drvena zadovoljavajuca stolarija

Vidic Miroslav

Član broj: 154465
Poruke: 273
*.dynamic.sbb.rs.

+40 Profil

Re: Grejanje na pelet

^{19.12.2016. u 09:39 - pre 102 meseci}

Srkson. Mislim da kod zvonchice treba probati kako radi sistem sa manjom pumpom u radijatorskom krugu ne većom od xx-40. Ako to da rezultat onda menjati dalje šta treba.

zoran.mika
Zoran Nikolic
Zemun Srbija

Član broj: 326151
Poruke: 1810
*.dynamic.sbb.rs.

+140 Profil

Re: Grejanje na pelet

^{19.12.2016. u 10:01 - pre 102 meseci}

[quote]Srkson:
@zoran.mika

I jeste u istu, kod Miroslava je spojeno prema slici koju vidite ispod, a koju je on postavio pre par dana.

Srki,a šta se sa time dobija iz potisa u mešni iz mešnog povrat opet u potis

https://youtu.be/Hn4Ewf8-PKI
https://youtu.be/TwyHy5n8ABA
https://youtu.be/NJBpgY6lGyQ

Srkson
Beograd

Srkson
Član broj: 81479
Poruke: 361

Sajt: stsrdjan.blogspot.rs

+116 Profil

Re: Grejanje na pelet

^{19.12.2016. u 10:45 - pre 102 meseci}

To je kotlovska petlja ili hidraulična skretnica i njome se dobija full zaštita kotla od pothlađivanja kao i balans protoka fluida (vode) između kotlovskog (primarnog) i radijatorskog (sekundarnog) kruga bez razlike pritiska između istih. Najčešće se postavlja u sistemima sa dva ili više krugova grejanja, kao i sa više izvora toplote-kotlova spojenih ne iste grejne krugove.

Mišljenja sam da ovo nije rešenje za zvonchicu27, ali bih voleo ovde da vidim komentar Grejača na sve ovo naše pređašnje pisanije, jer ako neko ima iskustva sa terena i može da pomogne, onda je to svakako on.

Evo nekih korisnih linkova od kojih je neke dostavio i kolega Vidic Miroslav:

http://www.samsvojmajstor.com/...ije/hidrauli%C4%8Dna-skretnica

http://www.automatedbuildings....s/apr04/articles/esbe/esbe.htm

http://www.itgkotao.com/pps/hidraulicna.pdf

https://blog.craneengineering....al-pumps-in-series-or-parallel

_{[Ovu poruku je menjao Srkson dana 19.12.2016. u 12:04 GMT+1]}

Prikačeni fajlovi

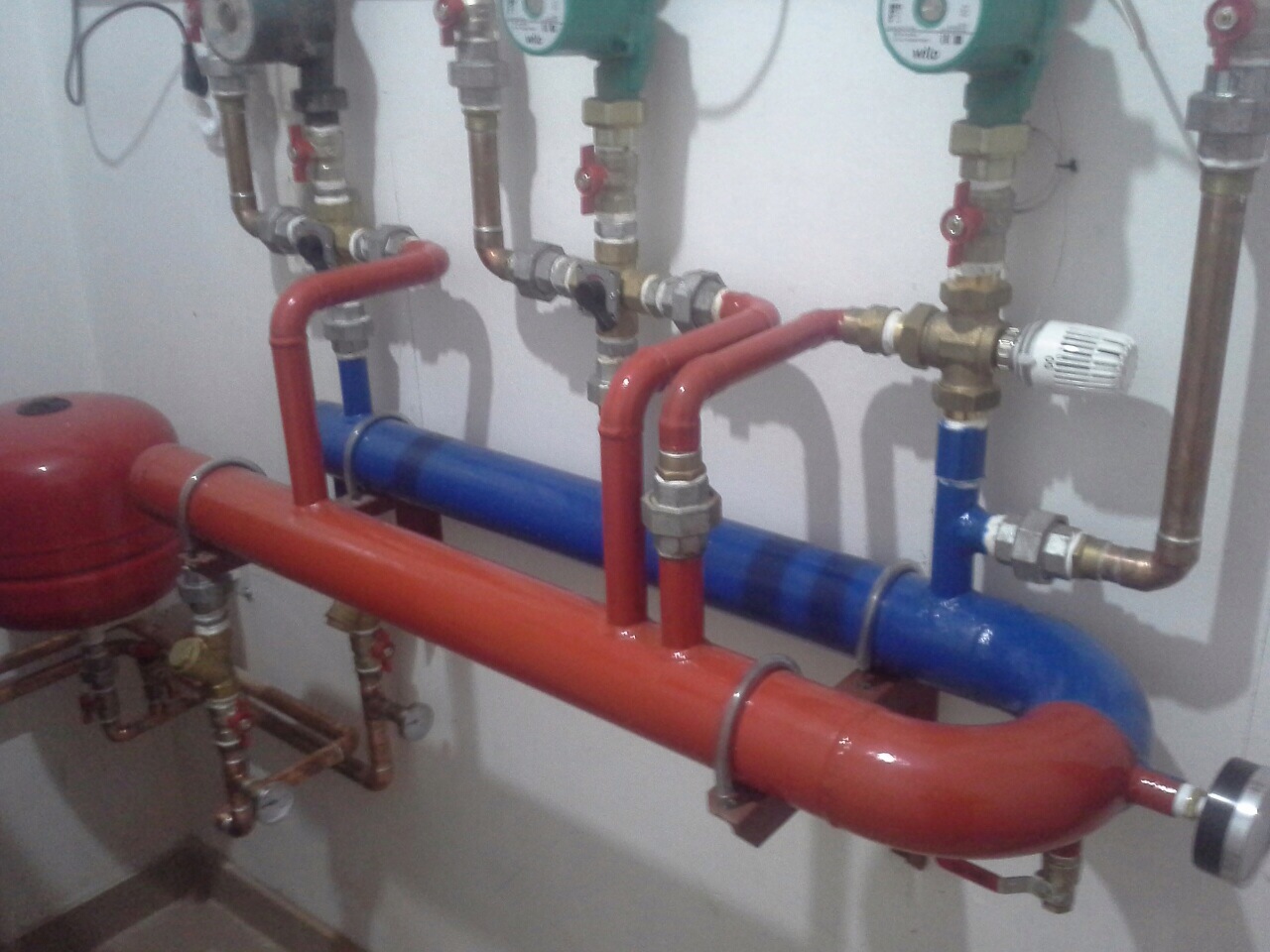

Jedan kotao preko HS na tri kruga grejanja.JPG - 247.93k

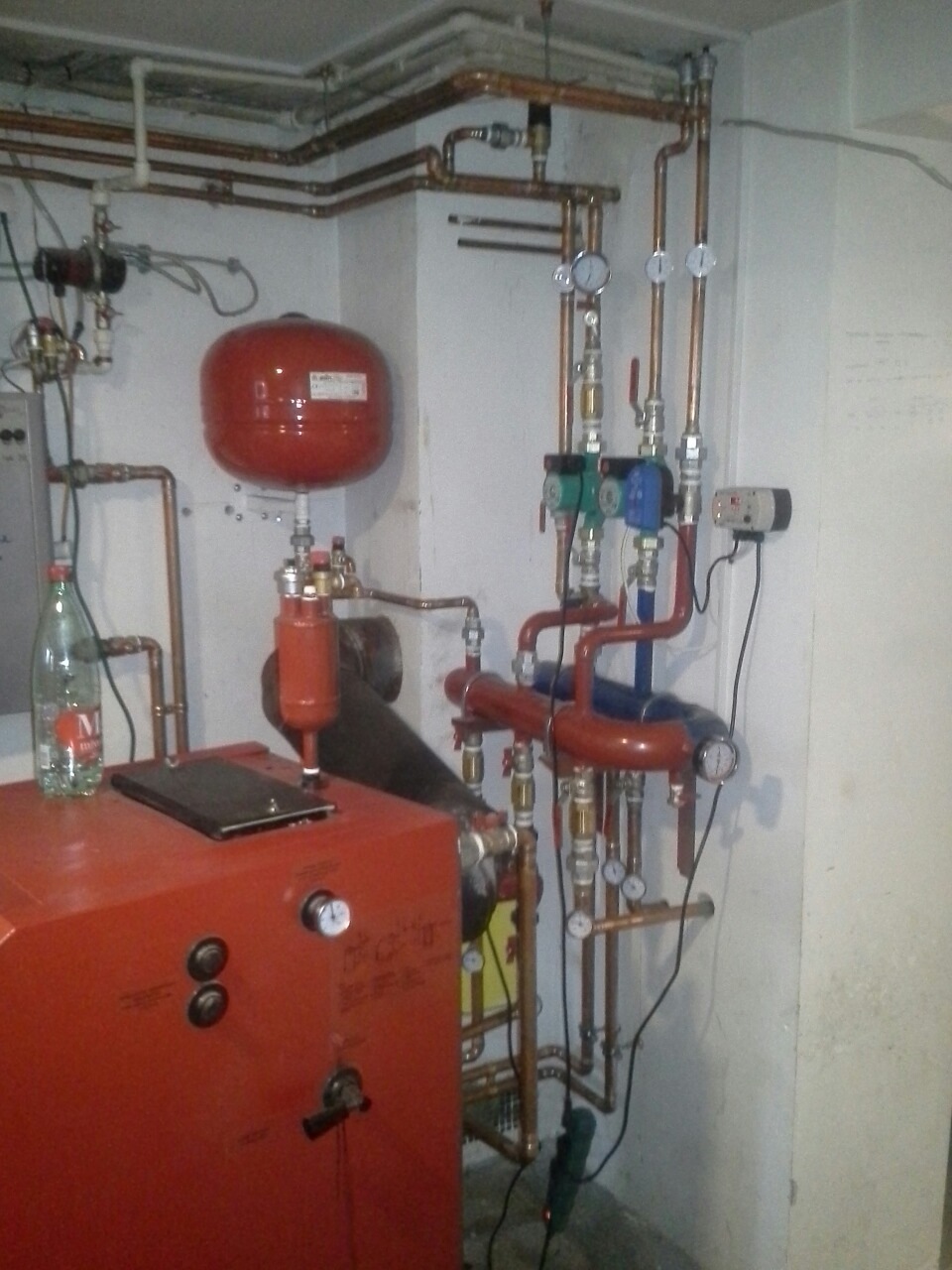

Tri kotla preko HS na dva kruga grejanja.JPG - 254.1k

neo.

Član broj: 288288
Poruke: 54

+3 Profil

Re: Grejanje na pelet

^{19.12.2016. u 10:55 - pre 102 meseci}

Meni je čudno da Zvončicin Centrometal EKO-CK P od 25 KW ima svega 64l vode. Ekvivalentan Termomont TKU3 ima 100l. Ova dva kotala su po konstrukciji i dimenzijama klonovi. Pretpostavljam da su inženjeri Termomonta na osnovu nekih proračuna odlučili da povećaju kapacitet gornjeg kazana za vodu. Posedujem TKU3 od 20KW i prema tabeli proizvođača u njega staje 97l vode. Nedostatak leptira na dimnjači na CM uočio sam prilikom kupovine i zaobišao taj kotao u širokom luku. Ne mogu da zamislim kako bi se kotao priljučen na dimnjak fi200 ponašao prilikom rada bez ovog leptira! Fabričko postavljanje istog bi koštalo proizvođača zanemarljivo!
Da li može neko u kratkim crtama da me uputi na osnovu kojih proračuna proizvođači deklarišu snagu kotlova? Da li se i tu malo šminkaju i ulepšavaju podaci?

zoran.mika
Zoran Nikolic
Zemun Srbija

Član broj: 326151
Poruke: 1810
*.dynamic.sbb.rs.

+140 Profil

Re: Grejanje na pelet

^{19.12.2016. u 11:09 - pre 102 meseci}

Citat:

Srkson:
To je kotlovska petlja ili hidraulična skretnica i njome se dobija full zaštita kotla od pothlađivanja kao i balans protoka fluida (vode) između kotlovskog (primarnog) i radijatorskog (sekundarnog) kruga bez razlike pritiska između istih. Najčešće se postavlja u sistemima sa dva ili više krugova grejanja, kao i sa više izvora toplote-kotlova spojenih ne iste grejne krugove.

Mišljenja sam da ovo nije rešenje za zvonchicu27, ali bih voleo ovde da vidim komentar Grejača na sve ovo naše pređašnje pisanije, jer ako neko ima iskustva sa terena i može da pomogne, onda je to svakako on.

Evo nekih korisnih linkova od kojih je neke dostavio i kolega Vidic Miroslav:

http://www.samsvojmajstor.com/...ije/hidrauli%C4%8Dna-skretnica

http://www.automatedbuildings....s/apr04/articles/esbe/esbe.htm

http://www.itgkotao.com/pps/hidraulicna.pdf

https://blog.craneengineering....al-pumps-in-series-or-parallel

_{[Ovu poruku je menjao Srkson dana 19.12.2016. u 12:04 GMT+1]}

Hvala Srki sada mi je jasnije

https://youtu.be/Hn4Ewf8-PKI
https://youtu.be/TwyHy5n8ABA
https://youtu.be/NJBpgY6lGyQ

zvonchica27

Član broj: 198846
Poruke: 455
*.dynamic.isp.telekom.rs.

+56 Profil

Re: Grejanje na pelet

^{19.12.2016. u 11:10 - pre 102 meseci}

Dragi peletari,

ovde je situacija baš loša. Grejanje startovano u 7:50h, za 3 sata rada temperatura u sobi se podigla za svega 2 stepena. Ovo sa zatvaranjem mešnog i zadržavanjem toplote u kotlu je katastrofa. Ne može toplota da ide u radijatore. Ja sam podigla snagu na P4 da bi što pre progrejalo, ali to je silovanje sistema. Kod mene P3 zadovoljava potrebe na ovim dnevnim temperaturama, i čim dođem do 20 stepeni, vratiću ponovo na P3.

Meni je potrebna preporuka za odličnog mašinca (ja takvog u Valjevu ne mogu da nađem), koji bi došao u kotlarnicu i pogledao kako to sve izgleda i doneo nekakav smislen zaključak šta pravi problem. Uopšte ne bežim od AT-a, ali ni AT u ovom trenutku ne bi funkcionisao onako kako treba. Očigledno da postoji žešći problem u postojećem sistemu koji je potrebno razrešiti.

Nije moguće da samo ja imam livene radijatore od svih peletara ovde na forumu?! Imam 110 aktivnih rebara, neka je svako od po 2 litra, to je 220 litara vode, dok je u kotlu zapremina vode 64 litra. Tih 110 rebara odnosi se na 98 m2 grejanog prostora.

Miroslave, kod mene je kuća spratnosti 1/3 Po+Pr+S+Pk. Greje se celo prizemlje i na spratu jedna spavaća soba, hodnik i kupatilo. To je ukupno 98 m2 grejnog prostora, a 10-tak dana godišnje uključimo još jednu sobu pa to izađe na 110 m2. Potkrovlje nikad neće biti preuređeno u stambeni prostor, njega koristimo za odlaganje. Meni su instalacije radili mašinski inženjeri, ništa nije bilo ostavljeno majstorima na improvizaciju. Međutim, mislim da niko od njih ne sedne da proračuna za potrebe objekta šta konkretno treba da dođe, nego zavale pumpe otprilike. Moguće da su uračunali i potkrovlje za neko buduće korišćenje pa je zato pumpa tolike snage.

Srki, besmisleno mi je da podižem snagu na P6, jer ništa sa tim ne dobijam. Na P3 je sa onim mojim izigravanjem automatike, u kotlarnici bilo prevruće.

Hvala vam svima neizmerno na trudu i pomoći.

Dušanu Mijatu (i svim ostalim forumašima koji slave Sv. Nikolu) želim srećnu slavu i da lepo proslave današnji dan.

Srdačan pozdrav!

pankec
beograd, malta

Član broj: 278875
Poruke: 487
*.i02-6.onvol.net.

+8 Profil

Re: Grejanje na pelet

^{19.12.2016. u 11:11 - pre 102 meseci}

Stave kalorimetar na izlaz kotla....ili premere površinu izmenjivača

Ecopell 35

pankec
beograd, malta

Član broj: 278875
Poruke: 487
*.i02-6.onvol.net.

+8 Profil

Re: Grejanje na pelet

^{19.12.2016. u 11:27 - pre 102 meseci}

Kako ne dobujaš ništa....kažeš da se sporo zagreva sistem...pa podigni snagu na max ....ugrej sistem i onda spusti snagu a ne sa malom snagom ići polako ....ne razumem šta te tu buni....kao što si rekla nisi jedina koja se greje na CM i gusane radijatore...

Ecopell 35

pankec
beograd, malta

Član broj: 278875
Poruke: 487
*.i02-6.onvol.net.

+8 Profil

Re: Grejanje na pelet

^{19.12.2016. u 11:28 - pre 102 meseci}

Kako ne dobijaš ništa....kažeš da se sporo zagreva sistem...pa podigni snagu na max ....ugrej sistem i onda spusti snagu a ne sa malom snagom ići polako ....ne razumem šta te tu buni....kao što si rekla nisi jedina koja se greje na CM i gusane radijatore...

_{[Ovu poruku je menjao pankec dana 19.12.2016. u 12:54 GMT+1]}

Ecopell 35
